ANSYS TurboGrid可自動生成高質量的六面體網格，充分滿足旋轉機械中的葉片流道仿真需求。這樣，TurboGrid就能在評估不同設計的性能預測差異時，最大限度地減小網格依賴性。
ANSYS Workbench提供持續的系統級參數管理，可進一步將整個旋轉機械分析過程（從幾何結構設計到網格剖分）實現自動化和標準化。
ANSYS TurboGrid能創建一致的網格，這一點非常關鍵，有助于在評估不同設計的性能預測差異時將網格依賴性降到最低。
ANSYS TurboGrid能從葉片設計軟件（例如ANSYS BladeModeler）中導入幾何結構定義，這樣可針對特定葉片設計的特征調整所選的拓?fù)浣Y(jié)構。集成的網格拓?fù)浣Y(jié)構能確保，通過最少的用戶輸入創建最佳網格。然后，拓?fù)浣Y(jié)構自動針對設計參數進行調整，確保所生成網格的一致性。當利用批處理模式的腳本編寫功能評估多種葉片幾何結構參數時，ANSYS TurboGrid可最大限度地提高生產力。
全自動拓?fù)浜途W(wǎng)格

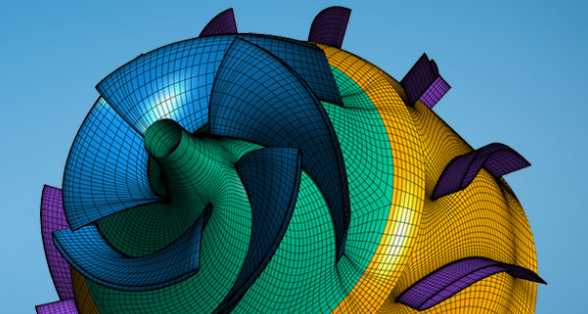

ANSYS TurboGrid軟件包括了面向完全自動化并結合史無前例的網格質量（對甚至最復雜的葉片形狀）的新技術。定義了最終希望的網格尺寸后（并且，你可以選擇葉片邊界層解析度），所有其它步驟都是自動執行，生成極其高質量的網格。網格角度很好、網格尺寸變化光滑、在近壁面生成大細長比的單元來精確有效地解析邊界層。
旋轉機械專用
ANSYS TurboGrid軟件提供用戶友好的、葉片設計師熟悉的點擊顯示功能，包括查看流道和葉片位置的二維的葉片-葉片視圖和中弧線視圖。這個視圖會隨著輸入改變而自動更新，反映最新的變化。
自動的間隙網格
對與機匣，設置輪轂有間隙的葉片，ANSYS TurboGrid提供了解決方案。用戶能用幾種方式來設置間隙：例如，給出展向百分比或者離開輪轂或機匣的指定距離。間隙處的網格沿著葉片厚度中心方向可以是匹配或非匹配的，確保優化的網格質量和精確地預測葉片間隙流。
快速網格質量反饋
針對諸如網格扭曲角度、網格擴張率、網格單元的長細比等指標，ANSYS TurboGrid提供了網格質量的立即反饋。任何不滿足目標指標的網格被高亮顯示，指導用戶調整輸入和做相應的控制。
